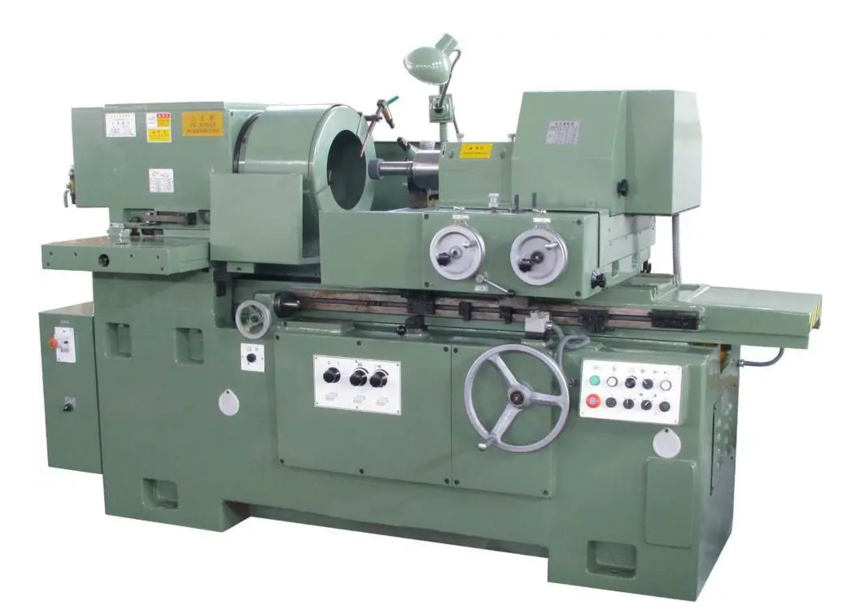

深孔內圓磨床傳動系統的介紹深孔內圓磨床傳動系統的介紹 深孔內圓磨床傳動系統大多采用液壓傳動，具有運行平穩、大范圍無級變速、沖擊振動小、易于實現自動化等優點。 工作時，油泵通過濾油器將油箱中的油吸進，變為高壓油。油經過旋轉閥、節流閥、換向閥后，進入油缸右腔，推動活塞、活塞桿和工作臺向左移動。油缸左腔室中的油通過換向閥流入油箱。當工作臺移動到行程終點時，固定在工作臺前側的右行程限位器從右向左推動換向手柄，并隨換向閥活塞桿和活塞移動到虛線位置。然后，高壓油流入油缸的左腔室，使工作臺返回。油缸右腔室中的油也通過換向閥流回油箱。重復此循環，實現工作臺的縱向往復運動。 通過改變行程擋塊之間的距離和位置，可以調整工作臺的行程長度和位置。當旋轉閥旋轉90度時。當來自油泵的高壓油流回油箱，工作臺停止工作時。安全閥的作用是保持系統內一定的油壓，并將多余的高壓油排入油箱。 深孔內圓磨床磨削作業應注意以下幾點： （1）操作人員必須戴工作帽，并將長發壓入帽內，以防發生人身事故。 （2）當很多人共用一臺磨床時，只有一個人可以操作，并注意他人的安全。 （3）砂輪在高速運轉。禁止面向砂輪站立 （4）砂輪啟動后，必須緩慢引至工件上，嚴禁突然接觸工件。回切量不宜過大，以防止工件因背力過大而飛出
|
